Flatrigma

Основні геометричні параметри будівель Frisomat типу Flatrigma:

Ухил покрівлі – 1,72˚;
Крок несучих рам каркасу – 4 або 5м;
Ширина будівель – від 8 до 17м;
Висота будівель до примикання покрівлі до парапету – від 3,5 до 7м, висота будівель на коньку – в залежності від ширини будівлі;
Довжина будівель – від 10м.

Призначення будівель: СТО, виробничі, торгові, спортивні, офісні приміщення, магазини, шоуруми, виставкові та демонстраційні зали.

Не рекомендується для житлових будівель.

Flatrigma

Опис будівель типу Flatrigma

Будівлі від фірми Frisomat типу Flatrigma мають дуже маленький ухил покрівлі – 1, 72˚, тобто майже пласку покрівлю. Цей тип будівлі робиться з парапетом по всьому периметру даху.

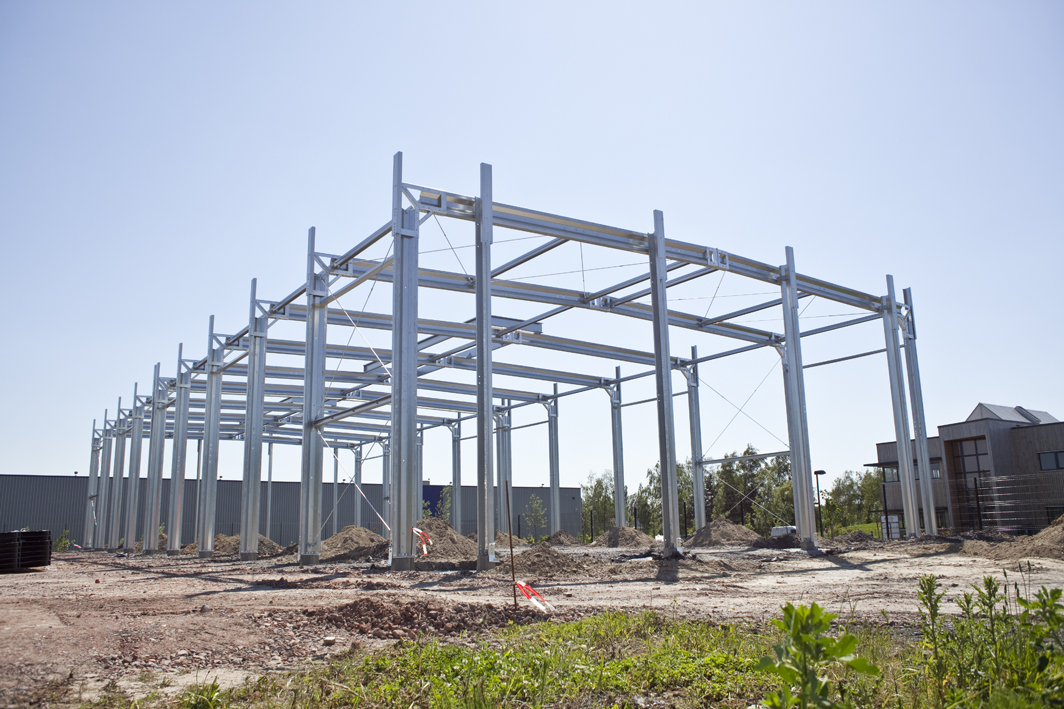

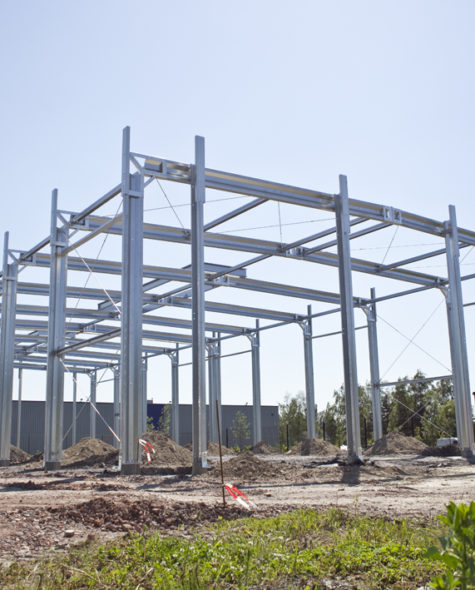

Будівлі від фірми Frisomat типу Flatrigma мають повністю оцинкований каркас. Основу каркасу складають вертикальні несучі елементи – колони та горизонтальні несучі елементи покрівлі – балки. Колони і балки робляться з одинарних холоднокатаних оцинкованих елементів Sigma320 або Sigma400.

З’єднання елементів каркасу між собою – болтове. З’єднання елементів каркасу між собою здійснюється за допомогою з’єднувальних елементів. З’єднувальні елементи та метізи – оцинковані.

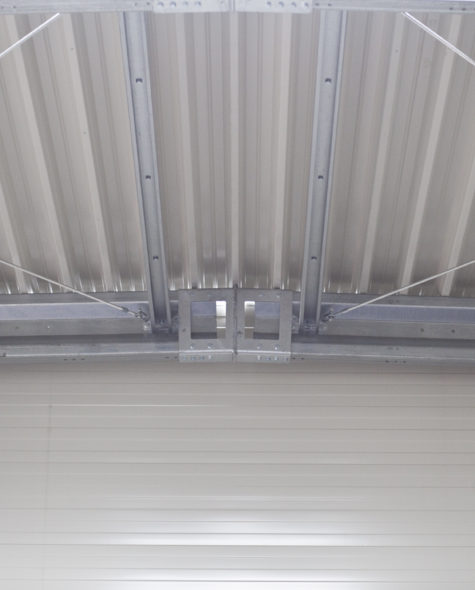

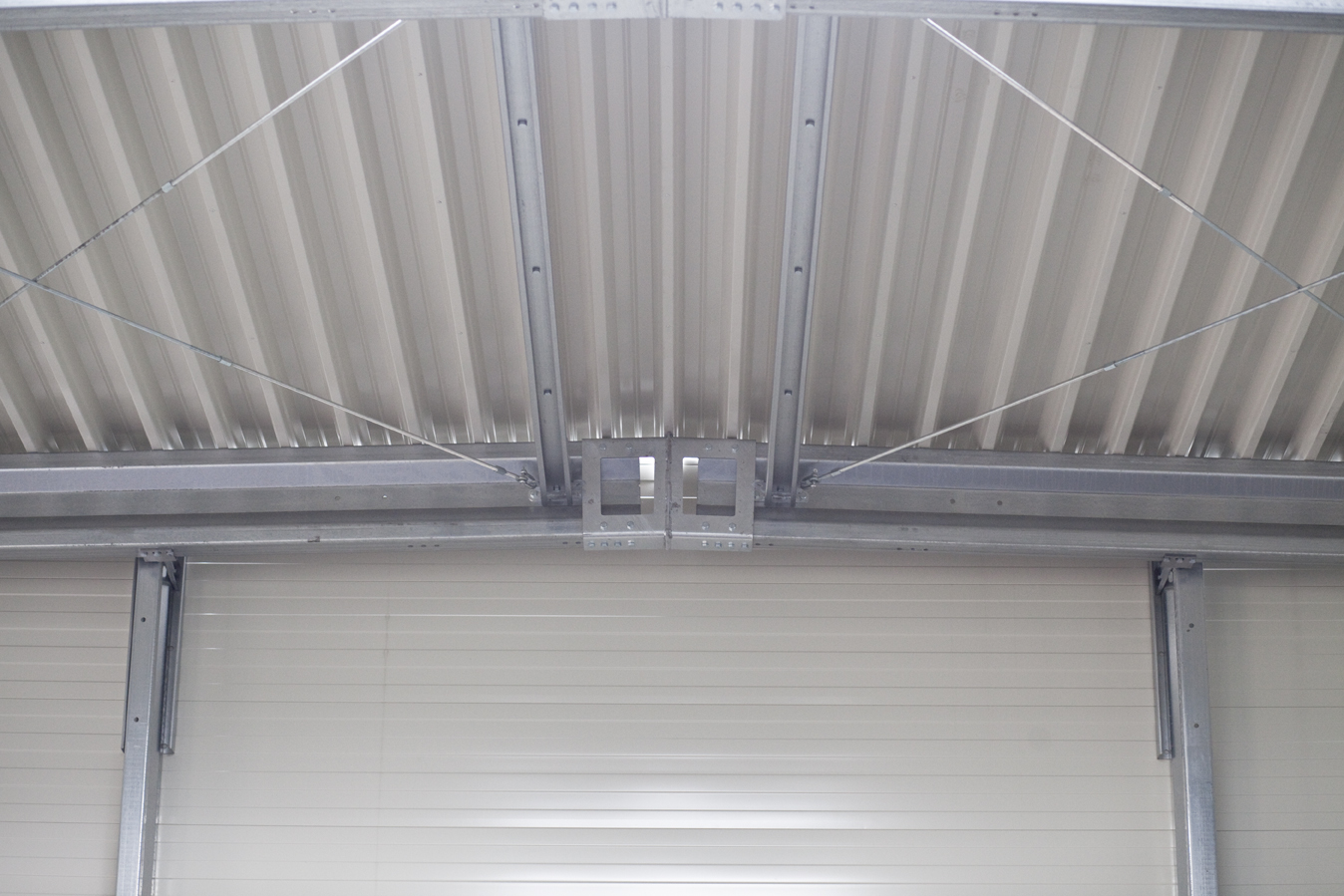

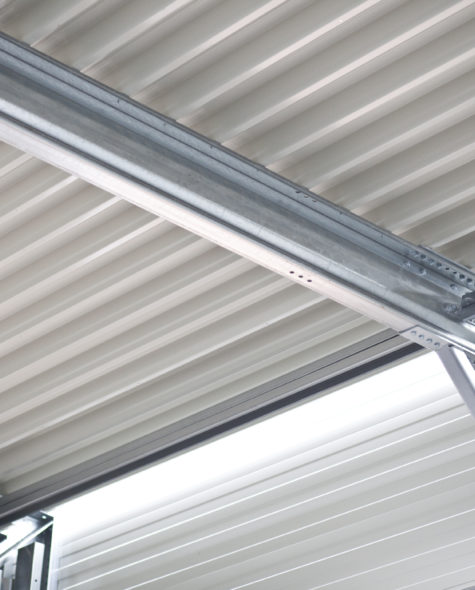

Просторову жорсткість каркасу будівлі забезпечують горизонтальні прогони та противітряні зв’язки по стінах, а також лінійні профільовані елементи TR106 Steeldeck по покрівлі. У якості прогонів по стінах використовуються холоднокатані оцинковані елементи типу Z120 або C120. У якості противітряних зв’язків використовуються оцинковані арматурні стрижені. З’єднання прогонів та противітряних зв’язків з основним каркасом будівлі – болтове через з’єднувальні елементи. Лінійні профільовані елементи TR106 – це оцинковані профілі товщиною від 0,75 до 1,00мм, глибиною 106мм та шириною 750мм, пофарбовані з обох сторін. З’єднання профільованих елементів TR106 між собою та з елементами каркасу виконується за допомогою оцинкованих дюбелів.

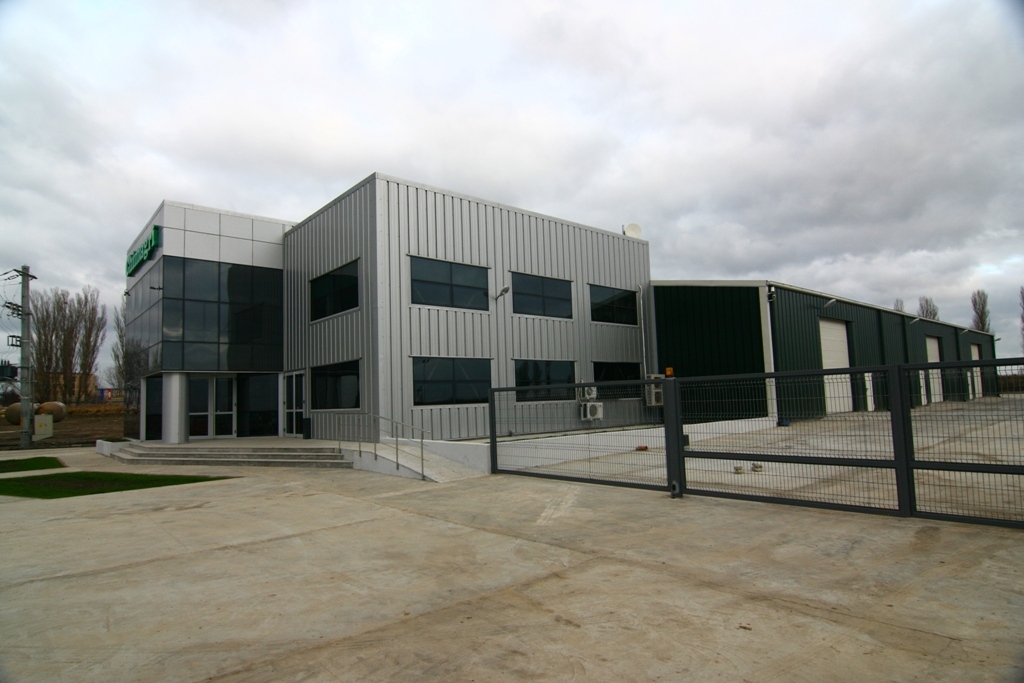

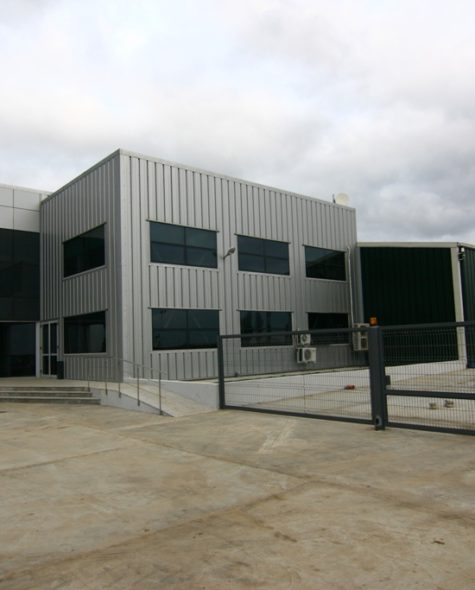

Будівлі типу Flatrigma можуть бути запроектовані в неутепленому або утепленому варіантах. Якщо будівля неутеплена, зовнішня обшивка по стінах робиться з оцинкованих пофарбованих з обох боків трапецієвидних листів TR45. Зовнішня обшивка покрівлі робиться з використанням полівінілхлоридних панелей, які за допомогою саморізів приєднуються до просторових елементів TR106. Якщо будівля утеплена, зовнішня обшивка по стінах робиться з панелей сендвіч. Товщина та заповнювач панелей сендвіч залежить від вимог Замовника. Зовнішня обшивка покрівлі також робиться з використанням полівінілхлоридних панелей, які за допомогою саморізів приєднуються до просторових елементів TR106, або з використанням панелей сендвіч, тотожних до стінових.

В усіх фасадах будівлі можливе розміщення вікон, дверей та брам. В покрівлі можливо проектувати світлопропускні отвори.

Будівлі типу Flatrigma можна зробити частково або повністю двоповерховими.
